Керамический сердечник
Он держит форму, отводит часть тепла и служит механической базой для тонкого резистивного слоя.
Что происходит внутри
Каждый резистор устроен как маленькая контролируемая трасса для электронов.
Резистивная дорожка
Это главное рабочее тело. Чем длиннее и тоньше путь для заряда, тем выше сопротивление.
Контакты и выводы
Металлические колпачки соединяют внутреннюю структуру с внешними выводами, чтобы компонент легко встраивался в схему.

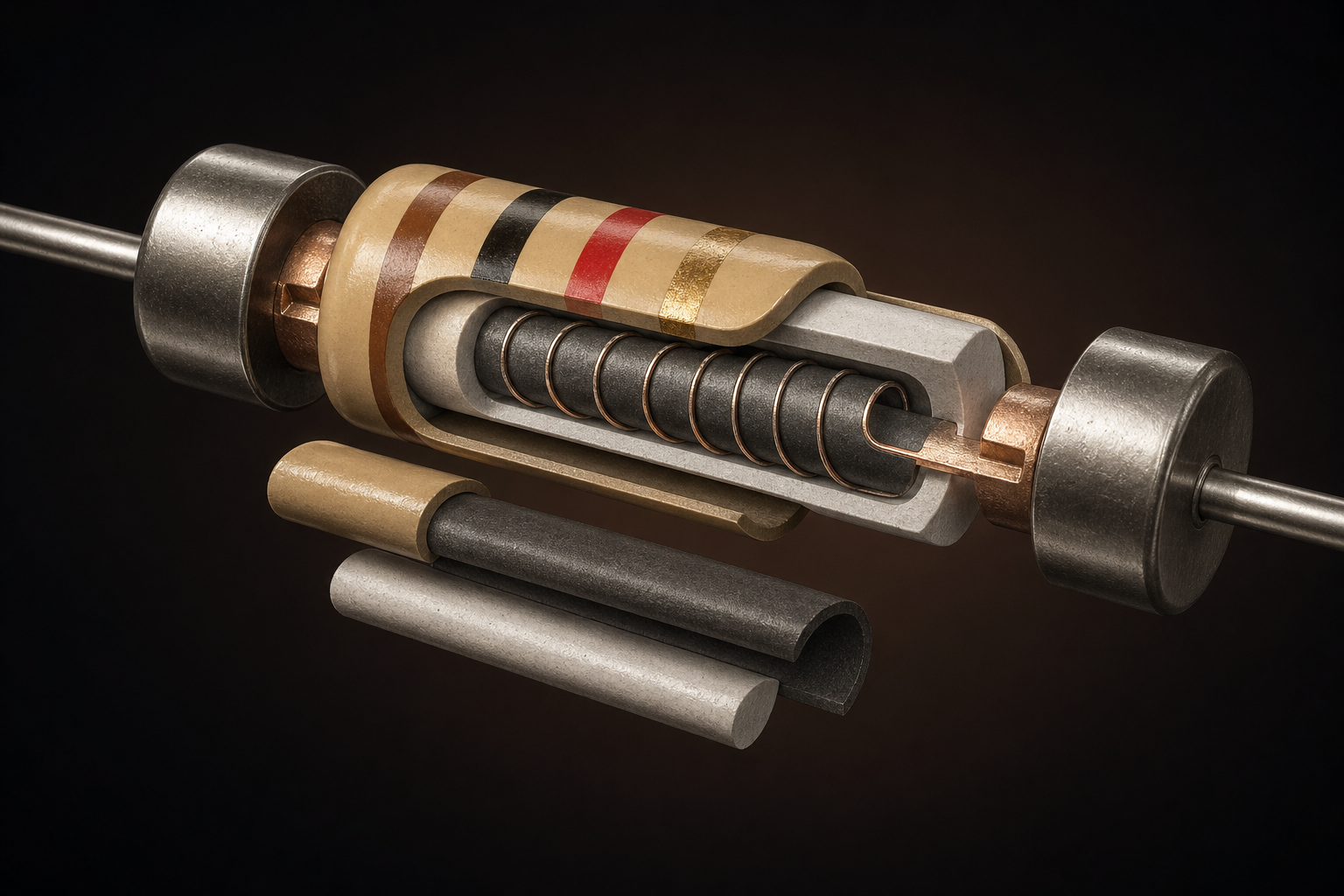

Послойная анатомия
Наведите на слой и посмотрите, как каждая часть влияет на поведение компонента.
Физика в двух строках
Резистор превращает часть электрической энергии в тепло и тем самым удерживает ток в нужных пределах.
I = U / R
Если напряжение фиксировано, рост сопротивления уменьшает ток. Поэтому резистор нужен почти в каждой цепи: от светодиода до делителя напряжения.
P = I²R
Чем больше ток через резистор, тем активнее он греется. Отсюда выбор мощности корпуса и материалов.
±1% / ±5%
Допуск показывает, насколько реальный номинал может отличаться от заявленного. Для аналоговых схем это критично.

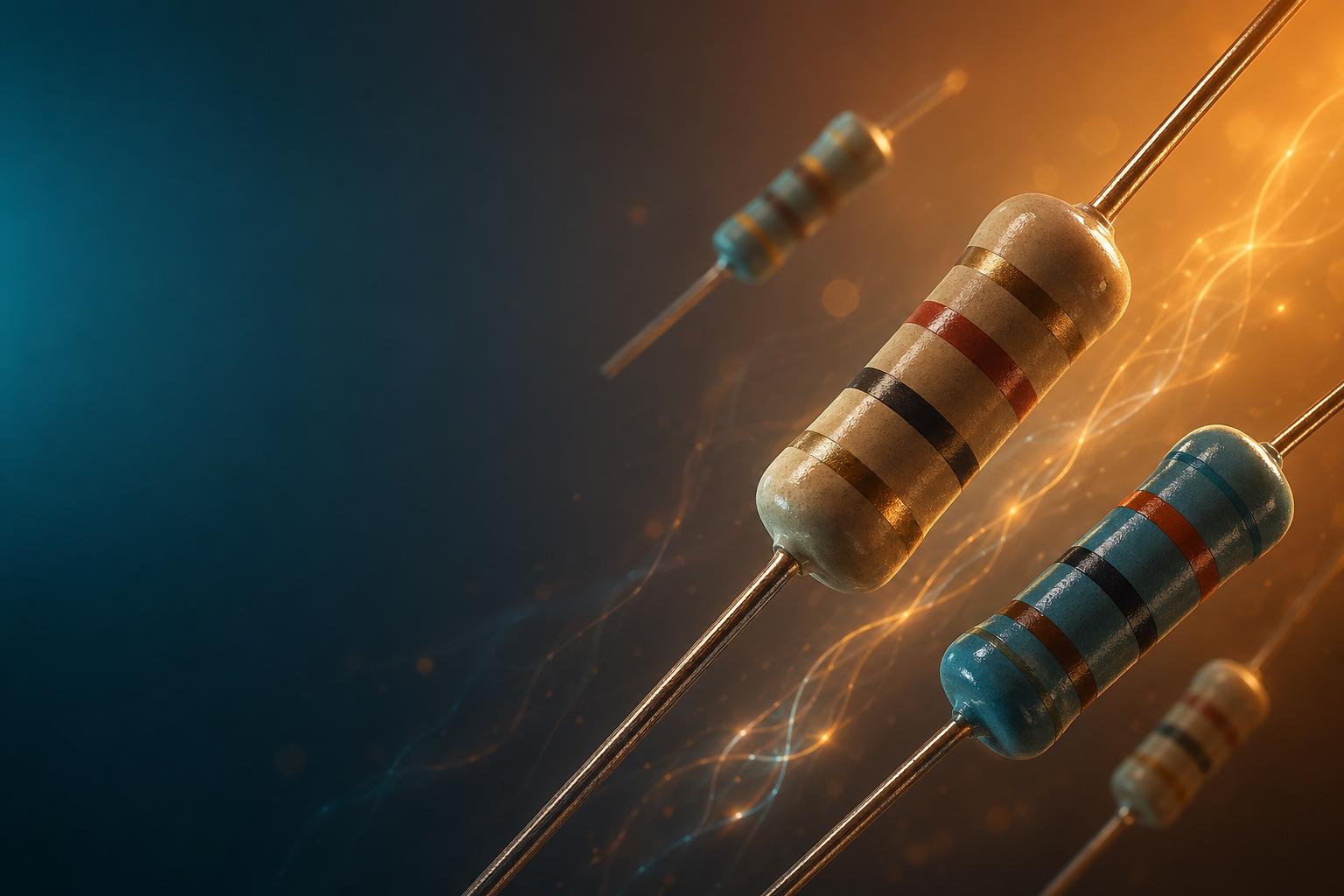

Язык цветных полос
Маркировка на корпусе превращает деталь в быстрый читаемый код.
1 кОм ±5%
Коричневый = 1, чёрный = 0, красный = множитель ×100, золотой = допуск ±5%.
